1 课程回顾 🔗
在上节课里，我们学习了如何在Org mode里写代码块，通过Org mode的代码块，我们可以实现「文学编程」，让写代码变成一件很有意思的事。这对于非程序员而言，更为重要，因为经验、编程能力、编程思想，非程序员和程序员之间相比，有比较大的鸿沟，而非程序员编写程序往往是为了实现一些简单快速的需求，使用代码块，一边写思路，一边写代码就非常适合。
今天我们来学习如何在Org mode里通过纯文本画图。
2 概述 🔗
作为产品经理，我们在很多时候需要画很多图：架构图、业务时序图、流程图、项目甘特图、脑图、类图等等，以往我们画这些图，要么通过微软的 Visio 软件，要么通过Mac下的 OmniGraffle 软件，要么通过 ProcessOn 这类SaaS软件等等。所有这些手段都是类似的方式，就是通过鼠标拖拉拽的方式，尽管很多软件做了优化，比如拖拉的时候能自动对齐，画连接线的时候也能自动链接，但还是不够方便。
此时，我们可以来看看在Emacs里如何画图的？相比上述的这些方式，在Emacs的Org mode里画图的最大不同在于，你只需要关注你的内容，而不需要去关注格式，不需要关注「画」这个动作。下面，我们来逐步介绍如何实现。
3 画图的语言 🔗
在Emacs的Org mode里，我们可以有很多画图语言的选择，比较知名的有：

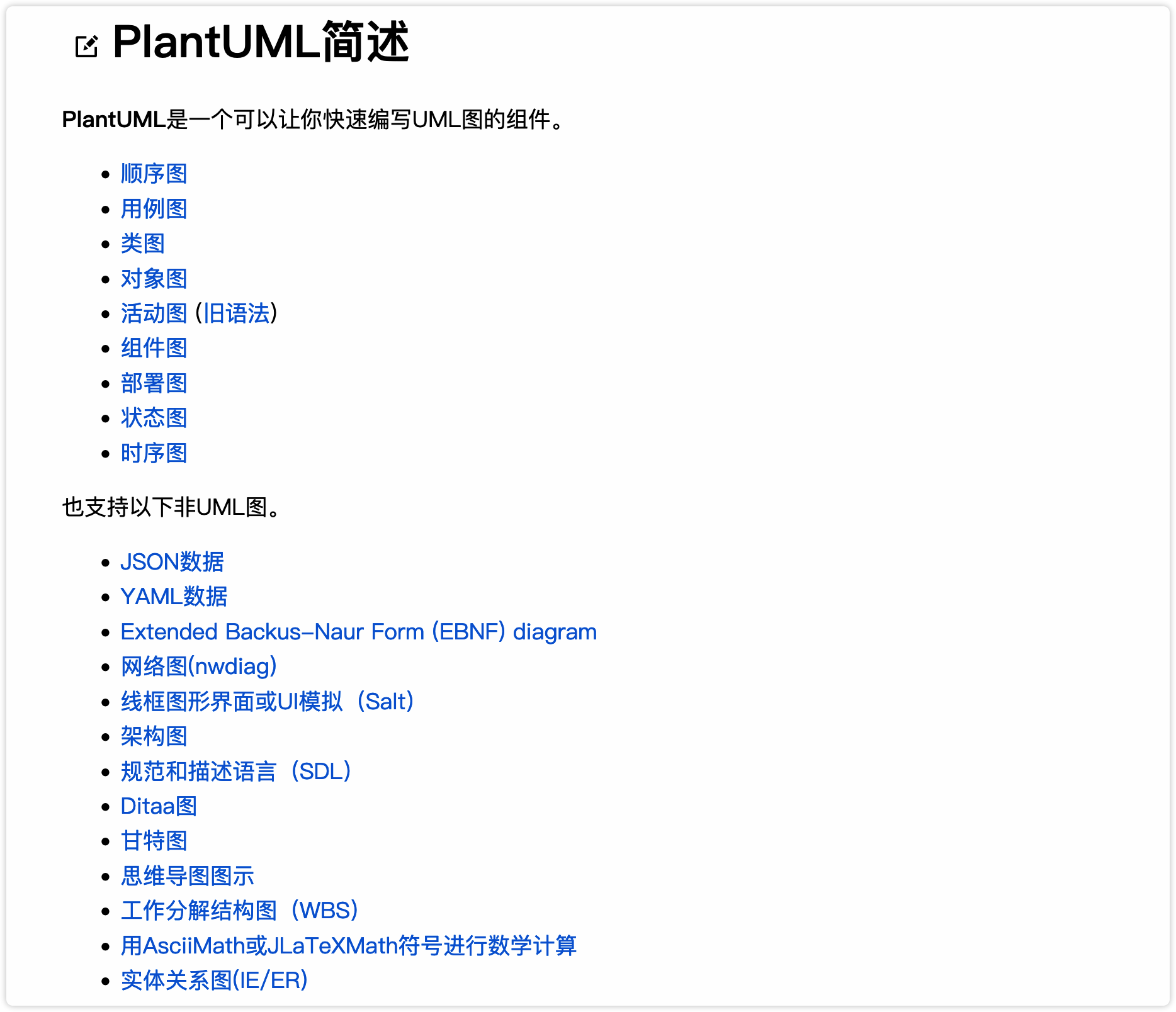

就我个人使用下来的情况，我比较推荐的是 plantuml ，主要是它支持的图形种类最多：
这样基本上我们只需要学会 plantuml 的语法，就能够画出我们工作中需要的所有类型的图了，非常划算。
4 PlantUML绘图 🔗
4.1 PlantUML的安装和配置 🔗
我们首先来安装和配置 plantuml ：
- 需要提前通过
brew install plantuml安装plantuml这个软件包 - 配置Emacs和Org mode支持
plantuml
(use-package plantuml-mode
:ensure t
:mode ("\\.plantuml\\'" . plantuml-mode)
:init
;; enable plantuml babel support
(add-to-list 'org-src-lang-modes '("plantuml" . plantuml))
(org-babel-do-load-languages 'org-babel-load-languages
(append org-babel-load-languages
'((plantuml . t))))
:config
(setq org-plantuml-exec-mode 'plantuml)
(setq org-plantuml-executable-path "plantuml")
(setq plantuml-executable-path "plantuml")
(setq plantuml-default-exec-mode 'executable)
;; set default babel header arguments
(setq org-babel-default-header-args:plantuml
'((:exports . "results")
(:results . "file")
))
)

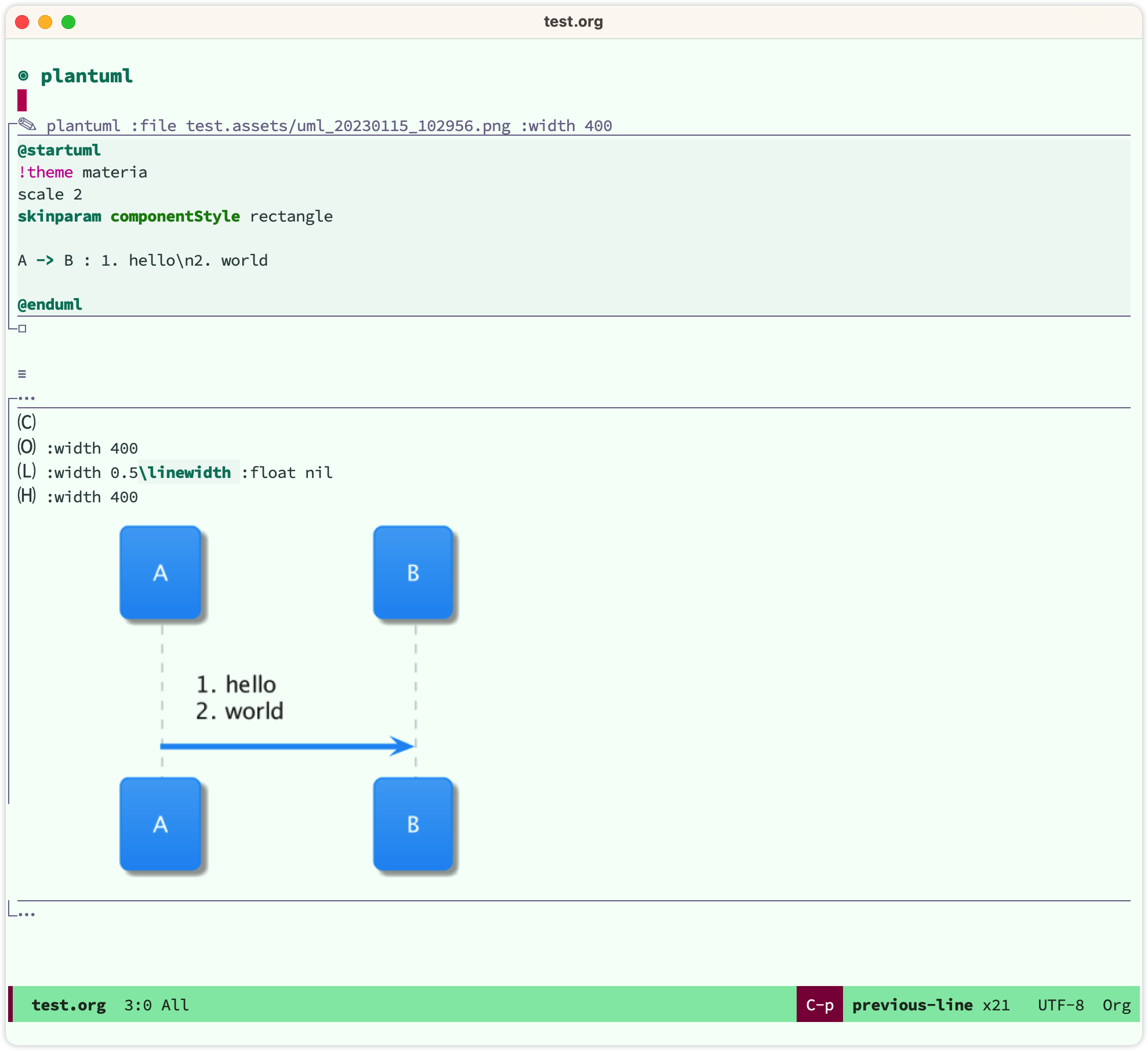

我们安装配置完 plantuml 后，可以在org文件里，输入下面的代码块，然后光标移动到代码块内部，按下 C-c C-c 执行代码块， plantuml 就会自动解析文本执行，并生成你想要的图片啦：
4.2 PlantUML各种图形的示例 🔗
下面仅仅介绍产品经理平常工作中会用到的画图类型，更全的图形类型、语法和示例，请参考 plantuml官网 。

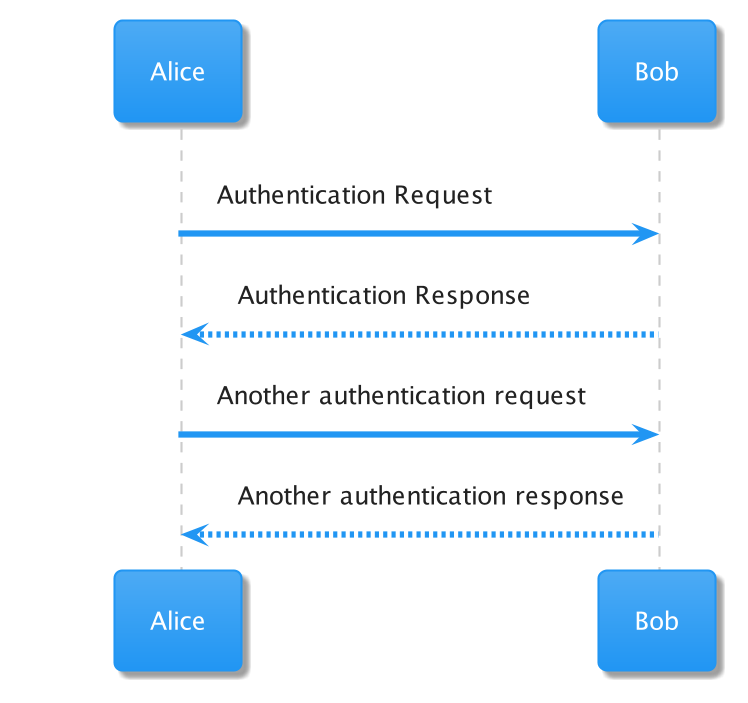

4.2.1 时序图 🔗
时序图是我们经常画的图，我们常常来描述业务流程的时候通过时序图来描述，下面是一个时序图的例子：
#+BEGIN_SRC plantuml :file 在Orgmode里用纯文本画图.assets/uml_20230115_135944.png :width 400 :exports both
@startuml
!theme materia /' 设定主题 '/
scale 2 /' 设定图片的清晰度 '/
Alice -> Bob: Authentication Request
Bob --> Alice: Authentication Response
Alice -> Bob: Another authentication request
Alice <-- Bob: Another authentication response
@enduml
#+END_SRC

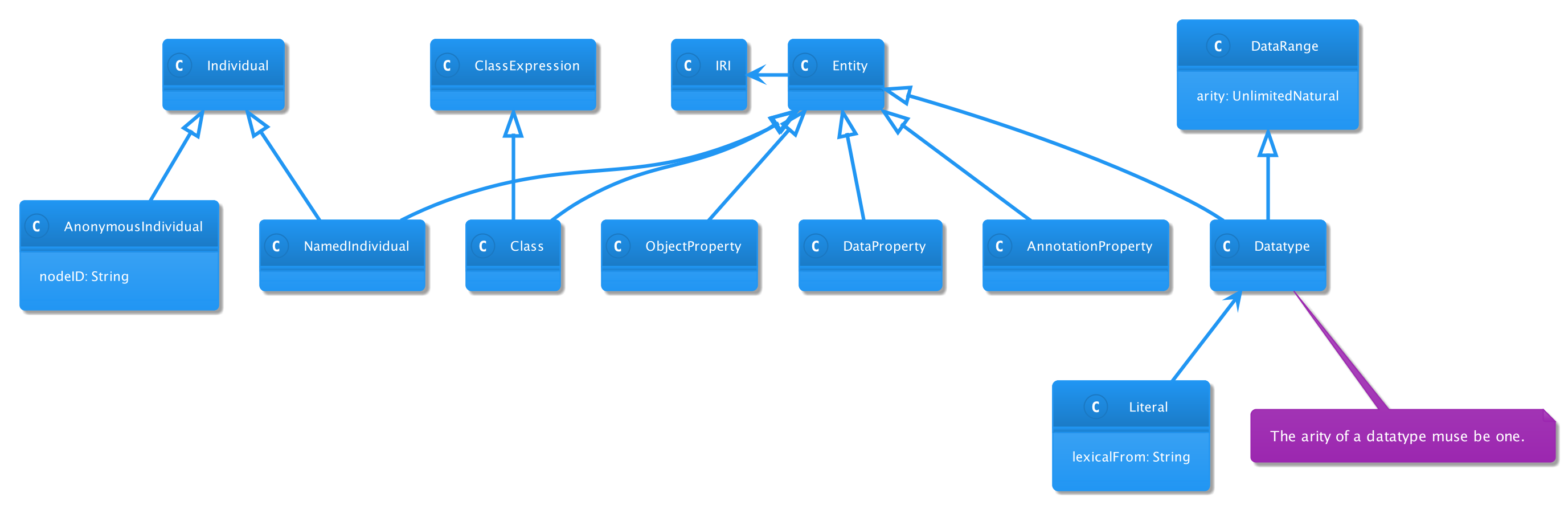

4.2.2 类图 🔗
我们用来描述类、实例、关系的时候常常会用到类图。
#+BEGIN_SRC plantuml :file 在Orgmode里用纯文本画图.assets/uml_20230115_151217.png :width 800 :exports both
@startuml
!theme materia
scale 2
skinparam componentStyle rectangle
class Class
class ClassExpression
class IRI
class Entity
class ObjectProperty
class DataProperty
class AnnotationProperty
class Datatype
class DataRange {
arity: UnlimitedNatural
}
class NamedIndividual
class Individual
class AnonymousIndividual {
nodeID: String
}
class Literal {
lexicalFrom: String
}
Class -up-|> ClassExpression
Class -up-|> Entity
ObjectProperty -up-|> Entity
DataProperty -up-|> Entity
AnnotationProperty -up-|> Entity
Datatype -up-|> Entity
Datatype -up-|> DataRange
NamedIndividual -up-|> Entity
NamedIndividual -up-|> Individual
AnonymousIndividual -up-|> Individual
Entity -left-> IRI
Literal -up-> Datatype
Note bottom of Datatype: The arity of a datatype muse be one.
@enduml
#+END_SRC

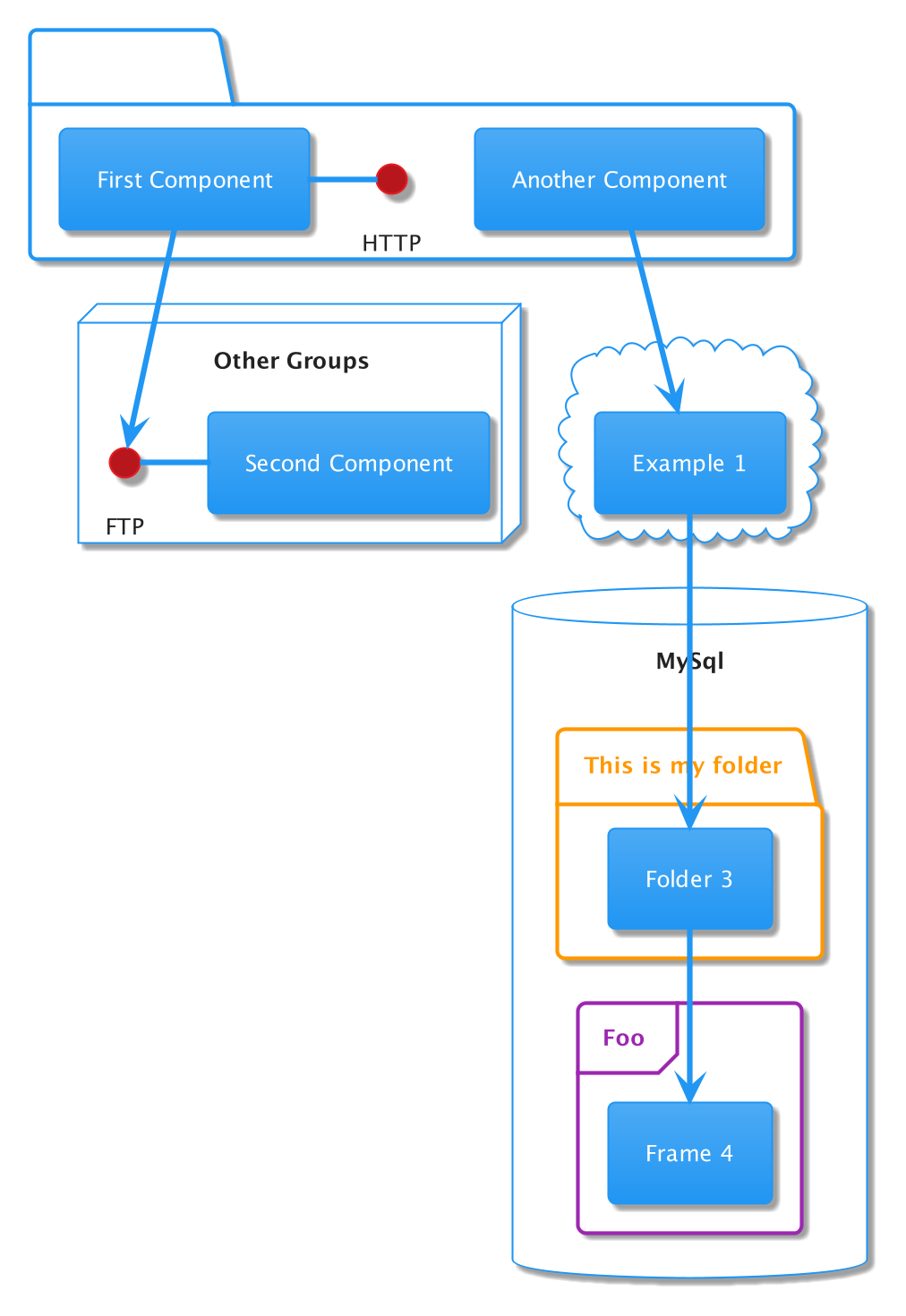

4.2.3 组件图 🔗
我们可以通过组件图来画产品的架构、技术架构等。
#+BEGIN_SRC plantuml :file 在Orgmode里用纯文本画图.assets/uml_20230115_151535.png :width 400 :exports both
@startuml
!theme materia
scale 2
skinparam componentStyle rectangle
package "Some Group" {
HTTP - [First Component]
[Another Component]
}
node "Other Groups" {
FTP - [Second Component]
[First Component] --> FTP
}
cloud {
[Example 1]
}
database "MySql" {
folder "This is my folder" {
[Folder 3]
}
frame "Foo" {
[Frame 4]
}
}
[Another Component] --> [Example 1]
[Example 1] --> [Folder 3]
[Folder 3] --> [Frame 4]
@enduml
#+END_SRC

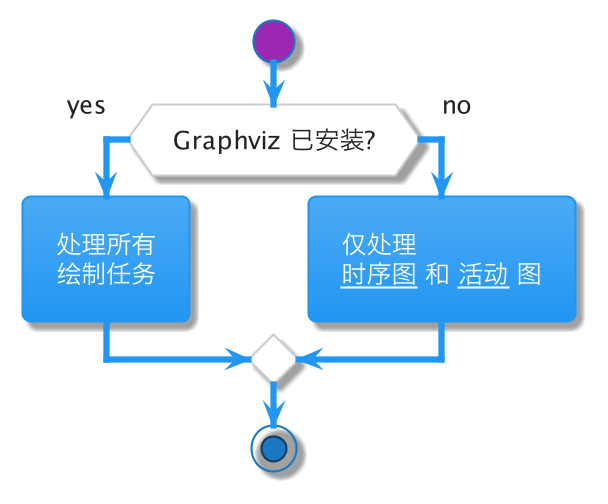

4.2.4 活动图 🔗
我们可以通过活动图来画一些偏程序向的流程图。
#+BEGIN_SRC plantuml :file 在Orgmode里用纯文本画图.assets/uml_20230115_151804.png :width 400 :exports both
@startuml
!theme materia
scale 2
skinparam componentStyle rectangle
start
if (Graphviz 已安装?) then (yes)
:处理所有\n绘制任务;
else (no)
:仅处理
__时序图__ 和 __活动__ 图;
endif
stop
@enduml
#+END_SRC

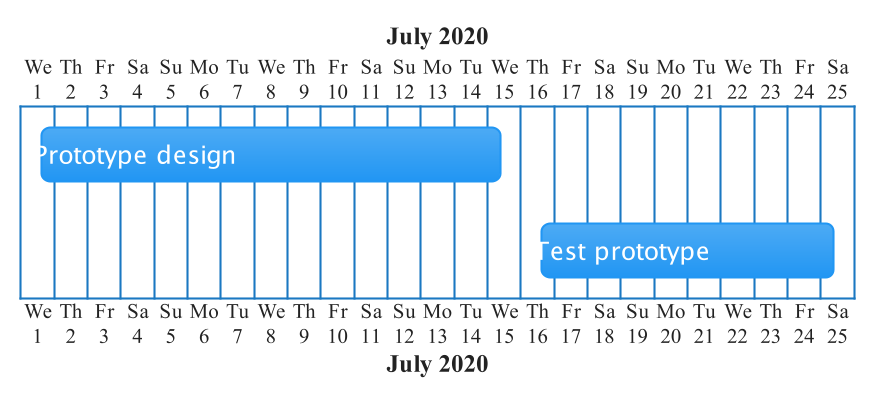

4.2.5 甘特图 🔗
我们在项目管理的时候，可以通过甘特图来展示项目的现状。
#+BEGIN_SRC plantuml :file 在Orgmode里用纯文本画图.assets/uml_20230115_151940.png :width 400 :exports both
@startgantt
!theme materia
scale 2
[Prototype design] lasts 15 days
[Test prototype] lasts 10 days
Project starts 2020-07-01
[Prototype design] starts 2020-07-01
[Test prototype] starts 2020-07-16
@endgantt
#+END_SRC

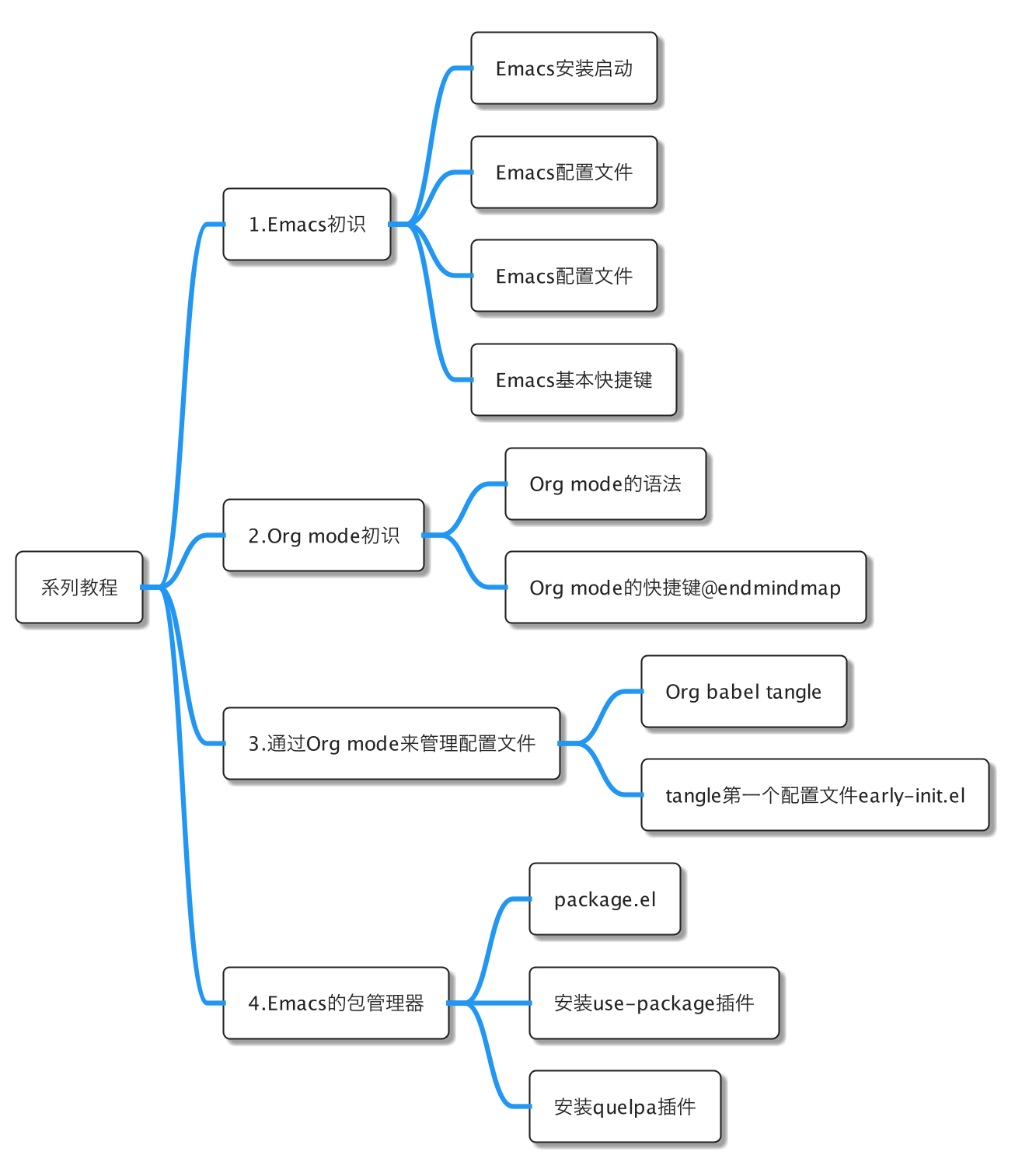

4.2.6 思维脑图 🔗
思维脑图也是产品经理经常用到的工具，我们可以通过思维脑图来整理思路。下面这个例子是我们在 第5课：改变Emacs样貌 - 前言 写的思维脑图：
#+BEGIN_SRC plantuml :file 在Orgmode里用纯文本画图.assets/uml_20230115_170342.png :width 400 :exports both
@startmindmap
!theme materia
scale 2
+ 系列教程
++ 1.Emacs初识
+++ Emacs安装启动
+++ Emacs配置文件
+++ Emacs配置文件
+++ Emacs基本快捷键
++ 2.Org mode初识
+++ Org mode的语法
+++ Org mode的快捷键@endmindmap
++ 3.通过Org mode来管理配置文件
+++ Org babel tangle
+++ tangle第一个配置文件early-init.el
++ 4.Emacs的包管理器
+++ package.el
+++ 安装use-package插件
+++ 安装quelpa插件
@endmindmap
#+END_SRC

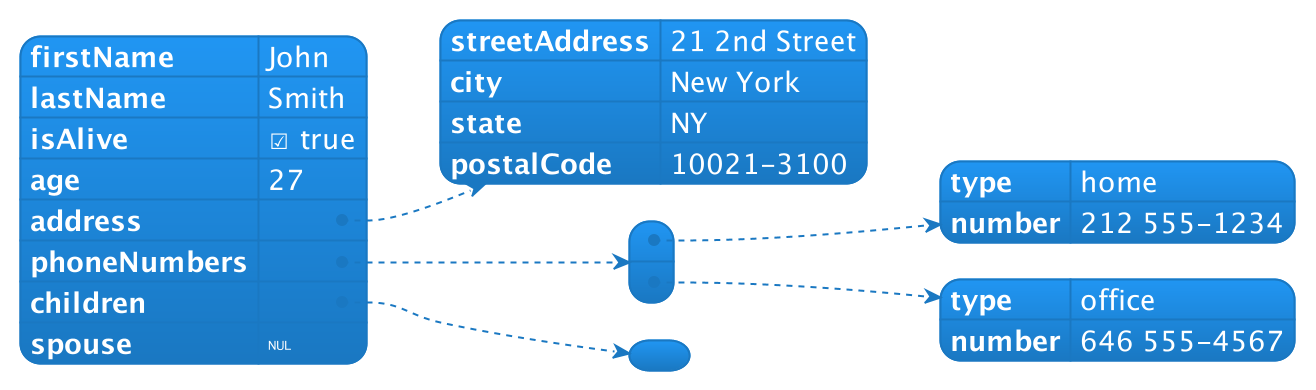

4.2.7 JSON结构 🔗
我们还可以通过 plantuml 来展示JSON结构：
#+BEGIN_SRC plantuml :file 在Orgmode里用纯文本画图.assets/uml_20230115_170915.png :width 600
@startjson
!theme materia
scale 2
{
"firstName": "John",
"lastName": "Smith",
"isAlive": true,
"age": 27,
"address": {
"streetAddress": "21 2nd Street",
"city": "New York",
"state": "NY",
"postalCode": "10021-3100"
},
"phoneNumbers": [
{
"type": "home",
"number": "212 555-1234"
},
{
"type": "office",
"number": "646 555-4567"
}
],
"children": [],
"spouse": null
}
@endjson
#+END_SRC
4.2.8 简单的原型 🔗
我们甚至可以通过 plantuml 来实现一些简单的原型图：
#+BEGIN_SRC plantuml :file 在Orgmode里用纯文本画图.assets/uml_20230115_171130.png :width 400 :exports both
@startsalt
!theme materia
scale 2
{
Just plain text
[This is my button]
() Unchecked radio
(X) Checked radio
[] Uncheck box
[X] Checked box
"Enter text here "
^This is a droplist^
}
@endsalt
#+END_SRC
5 gnuplot绘图 🔗
我们还可以使用 gnuplot 来画一些数学相关的图。
- 先通过
brew install gnuplot安装gnuplot - 安装配置 Emacs的gnuplot插件
(use-package gnuplot
:ensure t
:mode ("\\.gp$" . gnuplot-mode)
:init
(add-to-list 'org-src-lang-modes '("gnuplot" . gnuplot))
(org-babel-do-load-languages 'org-babel-load-languages
(append org-babel-load-languages
'((gnuplot . t))))
:config
;; (add-to-list 'auto-mode-alist '("\\.gp$" . gnuplot-mode))
(setq org-babel-default-header-args:gnuplot
'((:exports . "results")
(:results . "file")))
)
我们安装完 gnuplot 后，可以通过它来画图：
#+BEGIN_SRC gnuplot :file 在Orgmode里用纯文本画图.assets/gnuplot_20230115_173519.png :width 400
f(x) = x**2
plot f(x)
#+END_SRC
6 Lilypond乐谱绘图 🔗
我在学习一些类似「小星星」这种乐谱的时候，会尝试将他们记录下来，放到Emacs里，这个应该算是个小众的需求，我也用的不深，但我非常喜欢这种方式。
- 先通过
brew install lilypond安装lilypond - 再
brew install mactex-no-gui安装mactex-no-gui
(use-package lilypond-mode
:ensure nil
:mode ("\\.i?ly\\'" . LilyPond-mode)
:init
(add-to-list 'org-src-lang-modes '("lilypond" . lilypond))
;; add support for org babel
(org-babel-do-load-languages 'org-babel-load-languages
(append org-babel-load-languages
'((lilypond . t))))
;; set lilypond binary directory
(setq org-babel-lilypond-ly-command "/usr/local/bin/lilypond -dpreview")
:config
;; trim extra space for generated image
(defun my/trim-lilypond-png (orig-fun
&optional arg
info
param)
(when (member (car (org-babel-get-src-block-info)) '("lilypond"))
(let ((ly-file (alist-get :file (nth 2 (org-babel-get-src-block-info)))))
(let ((ly-preview-file (replace-regexp-in-string "\\.png" ".preview.png" ly-file)))
(when (file-exists-p ly-preview-file)
(shell-command (concat "mv " ly-preview-file " " ly-file)))
(org-redisplay-inline-images)))))
(advice-add 'org-babel-execute-src-block :after #'my/trim-lilypond-png)
(setq ob-lilypond-header-args
'((:results . "file replace")
(:exports . "results")
))
)
配置完 lilypond-mode 后，我们就可以通过 lilypond 代码块记录乐谱啦：
\relative
\new Staff
{
\clef treble
\key c \major
\time 4/4
\override Lyrics.LyricSpace #'minimum-distance = #1.0
c'4 c g' g
a a g2
f4 f e e
d d c2
g4' g f f
e e d2
g4 g f f
e e d2
c4 c g' g
a a g2
f4 f e e
d d c2
\bar "|."
}
% \addlyrics {
% Twin -- kle, twin -- kle, lit -- tle star, how I won -- der what you are!
% Up a -- bove the sky so high, like a dia -- mond in the sky.
% Twin -- kle, twin -- kle, lit -- tle star, how I won -- der what you are!
% }
\addlyrics {
一 闪 一 闪 亮 晶 晶， 满 天 都 是 小 星 星。
挂 在 天 上 放 光 明， 好 像 许 多 小 眼 睛。
一 闪 一 闪 亮 晶 晶， 满 天 都 是 小 星 星。
}
7 结语 🔗
通过今天的学习，我们了解了如何在Emacs里通过Org mode的 plantuml, gnuplot, lilypond 等代码块来画各种图。这种方式体现了Emacs一个非常棒的思想，那就是「文本即一切」！换句话说「内容即一切」！
这节课的配置文件的快照见：emacs-config-l15.org
你也可以在 这里 查看最新的配置文件。
